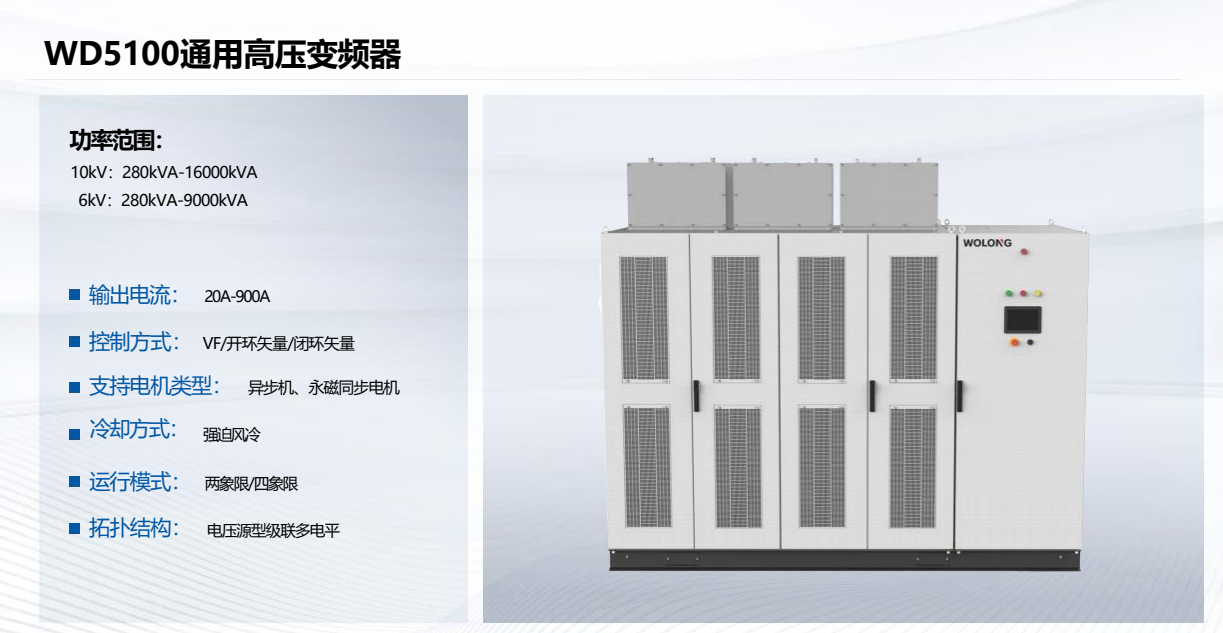

WD5100 通用高壓變頻器產品介紹

一、產品概述

二、功率范圍

1. 10kV：功率范圍涵蓋 280kVA - 16000kVA，輸出電流為 20A - 900A。這一寬泛的功率區間使得該變頻器能夠適用于大型高壓電機的驅動，如在大型工廠的壓縮機、風機、水泵等設備中，能夠提供穩定而強大的動力支持，滿足不同規模工業生產的需求。
2. 6kV：功率范圍為 280kVA - 9000kVA，同樣具備廣泛的適應性，可針對不同電壓等級的高壓電機進行精準匹配，為各類中高壓設備的運行提供高效的調速控制，保障設備在最佳工作狀態下運行，提高生產效率和能源利用率。

三、控制方式

1. 提供多種控制方式，包括 VF（V/F 控制）、開環矢量和閉環矢量控制。
   • VF 控制：適用于一些對控制精度要求相對較低的場合，能夠?qū)崿F(xiàn)基本的電機調速功能，具有簡單易用、成本較低的優點。例如在一些對轉速精度要求不是特別高的風機、水泵類負載的初步調速應用中，VF 控制可以滿足基本的運行需求。
   • 開環矢量控制：在對電機轉速和轉矩控制有一定要求的場合表現出色。它能夠在沒有速度反饋的情況下，通過對電機磁場和轉矩的精確計算和控制，實現較好的調速性能和動態響應。適用于一些對動態性能有一定要求，但不需要高精度速度反饋的設備，如部分輸送機、攪拌機等。
   • 閉環矢量控制：則是為那些對控制精度和動態響應要求極高的應用場景而設計。通過引入速度反饋環節，能夠?qū)崟r(shí)精確地控制電機的轉速和轉矩，實現高精度的調速和定位控制。在如高精度機床、軋機等設備中，閉環矢量控制可以確保設備的高精度運行，提高產品質量和生產效率。

四、支持電機類型

1. 廣泛支持異步機和永磁同步電機。
   • 對于異步電機，WD5100 通用高壓變頻器能夠充分發揮其調速性能，實現對異步電機的高效控制，滿足異步電機在各種工業領域中的應用需求。無論是傳統的工業生產設備中的異步電機，還是一些新興領域中應用的異步電機，該變頻器都能提供穩定可靠的驅動和調速功能。
   • 同時，對于永磁同步電機的支持，使其在節能和高性能方面具有更大的優勢。永磁同步電機具有高效率、高功率因數等優點，與 WD5100 變頻器配合使用，能夠進一步提高系統的整體效率和性能，適用于對節能和性能要求較高的場合，如新能源發電、高效節能設備等領域。

五、冷卻方式

1. 采用強迫風冷冷卻方式。這種冷卻方式能夠有效地將變頻器內部產生的熱量散發出去，確保設備在正常工作溫度范圍內運行。強迫風冷通過風扇等裝置強制空氣流動，提高了散熱效率，保證了變頻器在長時間連續運行或高負載情況下的穩定性和可靠性。在工業環境中，尤其是一些散熱條件相對較差的場合，強迫風冷能夠有效地維持變頻器的良好工作狀態，延長設備的使用壽命，減少因過熱導致的故障風險。

六、運行模式

1. 具備兩象限和四象限運行模式。
   • 兩象限運行模式：適用于大多數常規的電機驅動應用，主要實現電機的正轉電動運行和反轉電動運行，能夠滿足電機在一般工業生產中的基本調速和運行需求。例如在風機、水泵的正常啟動、停止和調速過程中，兩象限運行模式可以提供穩定的動力支持和控制功能。
   • 四象限運行模式：則在一些對能量回饋有要求的場合具有重要作用。它不僅能夠?qū)崿F(xiàn)電機的正反轉電動運行，還能夠在電機減速或制動過程中，將電機產生的再生能量回饋到電網中，實現能量的回收和再利用，提高系統的能源利用效率。在如起重機、電梯等設備的升降過程中，四象限運行模式可以有效地回收制動能量，降低能耗，同時也減少了對電網的沖擊。

七、拓?fù)浣Y(jié)構

1. 采用電壓源型級聯多電平拓?fù)浣Y(jié)構。這種拓?fù)浣Y(jié)構具有多個優點，首先，它能夠輸出高質量的電壓波形，接近正弦波，減少了諧波對電機和電網的影響，提高了系統的穩定性和可靠性。其次，級聯多電平的結構可以實現高壓的輸出，同時降低了每個功率單元的電壓等級，提高了設備的安全性和可維護性。此外，這種拓?fù)浣Y(jié)構還具有良好的擴展性和靈活性，能夠方便地根據不同的功率需求進行模塊組合，適應不同用戶的高壓變頻應用要求。
